로컬 리디렉션 정책 (Local Redirect Policy)

eBPF를 사용하여 IP 주소, 포트/프로토콜 튜플 또는 쿠버네티스 서비스로 향하는 파드 트래픽을 노드 내 백엔드 파드로 로컬 리디렉션할 수 있도록 하는 Cilium의 로컬 리디렉션 정책을 구성하는 방법을 설명하고 있다.

백엔드 파드의 네임스페이스는 정책의 네임스페이스와 일치해야한다.

Local Redirect Policy에는 두 가지 유형이 지원된다.

ServiceMatcher 타입 (ClusterIP 타입): 쿠버네티스 서비스가 리다이렉션이 필요할경우
AddressMatcher 타입 : 쿠버네티스에 속하지 않은 포트/프로토콜/IP주소를 매칭시켜야할 경우

위 유형들은 쿠버네티스 RBAC(Role-based access controle) 프레임워크를 통해 제어될 수 있다.

필수 조건

Helm 저장소 설정

helm repo add cilium https://helm.cilium.io/

헬름 명령어를 통해 localRedirectPolicies.enabled : true 로 설정한다.


helm upgrade cilium cilium/cilium --version 1.18.0 \
  --namespace kube-system \
  --reuse-values \
  --set localRedirectPolicies.enabled=true

=============================

목적별 설정 1) 전체 kube-proxy 교체를 활성화

kube-proxy를 Cilium의 eBPF 구현으로 대체하고 로컬 리디렉션 정책을 활용하려는 사용자를 위한 것

kubeProxyReplacement: true
localRedirectPolicies:
  enabled: true

2) 파드 네임스페이스에서 소켓 수준 로드밸런서를 우회

파드 네임스페이스에서 소켓 수준 로드 밸런서를 비활성화하려는 사용자를 위한 것. 예를들어 파드 네임스페이스에 소켓 수준 로드밸런서와 충돌하는 사용자 지정 리다이렉션 규칙이 있는 경우


kubeProxyReplacement: true
socketLB:
  hostNamespaceOnly: true
localRedirectPolicies:
  enabled: true

3) 소켓 수준 로드밸런서만 활성화

전반적인 서비스 처리를 위해 kube-proxy를 유지하지만 여전히 Cilium의 로컬 리디렉션 정책을 활용하려는 사용자를 위한 것


kubeProxyReplacement: false
socketLB:
   enabled: true
localRedirectPolicies:
   enabled: true

4) 파드에서 액세스하는 ClusterIP 서비스를 제외한 모든 서비스 처리를 비활성화

서비스 처리를 위해 kube-proxy에 전적으로 의존하려면 파드 네임스페이스에서 액세스하는 ClusterIP 서비스를 제외한 모든 kube-proxy 대체 기능을 비활성화

이 설정에서는 호스트 네임스페이스에서 발생하는 파드 트래픽이 로컬 리디렉션 정책에 의해 처리되지 않는다


kubeProxyReplacement: false
localRedirectPolicies:
  enabled: true

===============================================================================

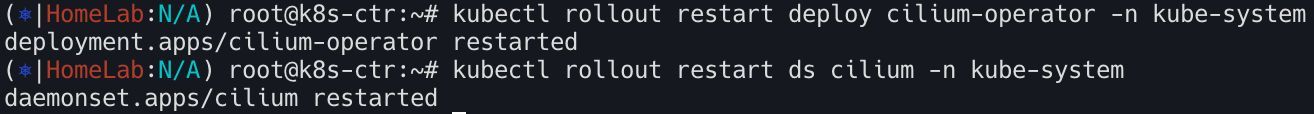

이제 적용시키기 위해 에이전트 파드와 오퍼레이트를 롤아웃하자.

kubectl rollout restart deploy cilium-operator -n kube-system
kubectl rollout restart ds cilium -n kube-system

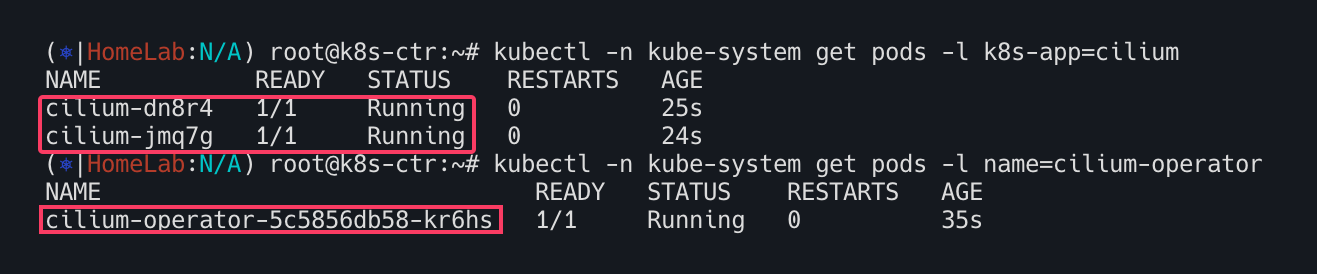

오퍼레이터와 Cilium 오퍼레이터가 작동중인지 확인한다.

kubectl -n kube-system get pods -l k8s-app=cilium
kubectl -n kube-system get pods -l name=cilium-operator

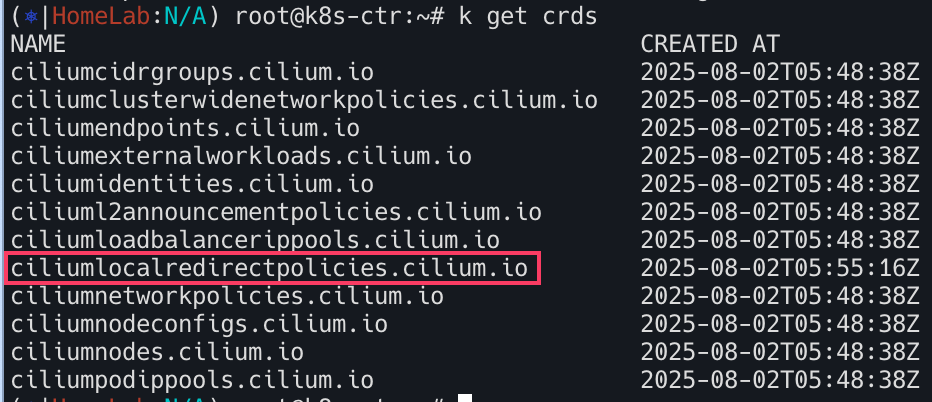

Cilium Local Redirect Policy CRD가 등록되어있는지 확인한다.

kubectl get crds

백엔드와 클라이언트 파드 생성하기

CiliumLocalRedirectPolicy에 지정된 구성에 따라 트래픽을 리다이렉션해야하는 백엔드 파드를 배포한다. 메타데이터 레이블, 컨테이너 포트 및 프로토콜은 각각 다음 단계에서 생성될 CiliumLocalRedirectPolicy 사용자 리소스에 지정된 레이블 포트 및 프로토콜 필드와 일치한다.


apiVersion: v1
kind: Pod
metadata:
  name: lrp-pod
  labels:
    app: proxy
spec:
  containers:
    - name: lrp-pod
      image: nginx
      ports:
        - containerPort: 80
          name: tcp
          protocol: TCP

kubectl apply -f https://raw.githubusercontent.com/cilium/cilium/1.18.0/examples/kubernetes-local-redirect/backend-pod.yaml

파드 실행중 확인

kubectl get pods | grep lrp-pod

CiliumLocalRedirectPolicy에 지정된 구성에 따라 리다이렉션되는 트래픽을 생성하는 클라이언트 파드를 배포한다.


kubectl create -f https://raw.githubusercontent.com/cilium/cilium/1.18.0/examples/kubernetes-dns/dns-sw-app.yaml

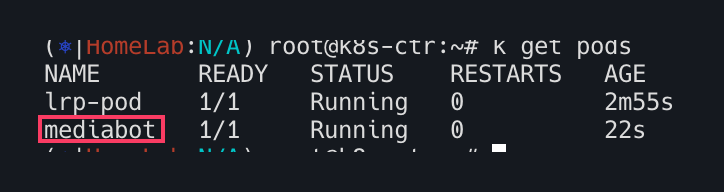

kubectl wait pod/mediabot --for=condition=Ready
kubectl get pods

Cilium Local Redirect Policy Custom Resource 생성하기

CiliumLocalRedirectPolicy에서는 리다이렉션해야할 트래픽을 일치시키기위해 두 가지 타입의 구성이 지원된다.

AddressMatcher


apiVersion: "cilium.io/v2"
kind: CiliumLocalRedirectPolicy
metadata:
  name: "lrp-addr"
spec:
  redirectFrontend:
    addressMatcher: #  리디렉션을 시작할 트래픽의 조건을 정의
      ip: "169.254.169.254" # 트래픽의 목적지 IP 주소가 169.254.169.254인 트래픽을매칭
      toPorts:
        - port: "8080" # 목적지 포트가 8080인 트래픽을 매칭
          protocol: TCP # 프로토콜이 TCP인 트래픽을 매칭
  redirectBackend:
    localEndpointSelector: # 리디렉션된 트래픽을 보낼 백엔드 파드를 선택
      matchLabels:
        app: proxy # 레이블을 가진 로컬 파드를 백엔드 엔드포인트로 선택
    toPorts:
      - port: "80" # 백엔드 파드로 리디렉션될 때 목적지 포트를 80으로 변경
        protocol: TCP # 프로토콜은 TCP로 유지

kubectl apply -f https://raw.githubusercontent.com/cilium/cilium/1.18.0/examples/kubernetes-local-redirect/lrp-addrmatcher.yaml

아래 과정을 통해 CiliumLocalRedirectPolicy가 eBPF 레이어에 정확하게 로드되어, 정의된 대로 트래픽을 lrp-pod로 리디렉션할 준비가 되었음을 검증할 수 있다.

CiliumLocalRedirectPolicy에 의해 localEndpointSelector로 선택된 파드(lrp-pod)의 IP 주소를 확인
lrp-pod와 동일한 노드에서 실행 중인 Cilium 파드에 접속
Cilium 파드 내에서 cilium-dbg service list 명령어를 실행
백엔드 IP 주소가 lrp-pod의 IP와 일치하는 LocalRedirect 유형의 서비스 항목이 생성되었는지 확인

tcmp dump요청하여 확인. (사용자 정의 리소스 에 지정된 IP 주소와 포트 구성으로 curl요청)


kubectl exec mediabot -- curl -I -s http://169.254.169.254:8080/index.html
sudo tcpdump -i any -n port 80
## tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
## listening on any, link-type LINUX_SLL (Linux cooked), capture size 262144 bytes
## 01:36:24.608566 IP 10.16.215.55.60186 > 10.16.70.187.80: Flags [S], seq 2119454273, ## win ack 239, win 229, options [nop,nop,TS val 2541637677 ecr 2962246962], length 0

ServiceMatcher

이 모드는 특정 ClusterIP 서비스로 향하는 트래픽을 식별하여, localEndpointSelector로 지정된 동일 노드 내의 다른 파드로 리디렉션하는 데 사용된다. 이를 위해서는 리다이렉션 대상 서비스가 ClusterIP 타입이어야 하고, 정책이 적용되기 전에 미리 배포되어 있어야 한다. 이 정책이 적용되면 해당 서비스의 기존 eBPF 항목이 LocalRedirect 항목으로 대체되며, 트래픽은 노드 로컬 백엔드로만 전달한다.

배포

apiVersion: v1
kind: Service
metadata:
  name: my-service
spec:
  selector:
    app: MyApp
  ports:
    - name: tcp
      protocol: TCP
      port: 80

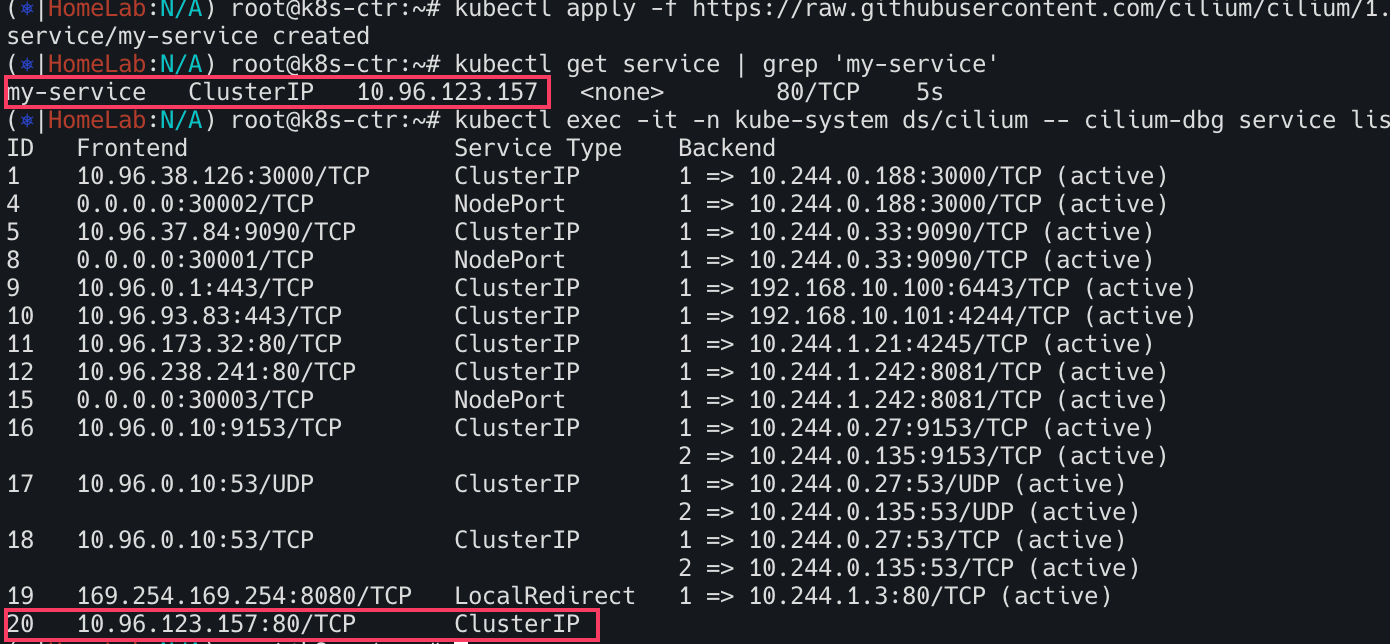

kubectl apply -f https://raw.githubusercontent.com/cilium/cilium/1.18.0/examples/kubernetes-local-redirect/k8s-svc.yaml
kubectl get service | grep 'my-service'
kubectl exec -it -n kube-system ds/cilium -- cilium-dbg service list

정책생성


apiVersion: "cilium.io/v2"
kind: CiliumLocalRedirectPolicy
metadata:
  name: "lrp-svc"
spec:
  redirectFrontend:
    serviceMatcher:
      serviceName: my-service
      namespace: default
  redirectBackend:
    localEndpointSelector:
      matchLabels:
        app: proxy
    toPorts:
      - port: "80"
        protocol: TCP


$ kubectl apply -f https://raw.githubusercontent.com/cilium/cilium/1.18.0/examples/kubernetes-local-redirect/lrp-svcmatcher.yaml
kubectl get ciliumlocalredirectpolicies | grep svc

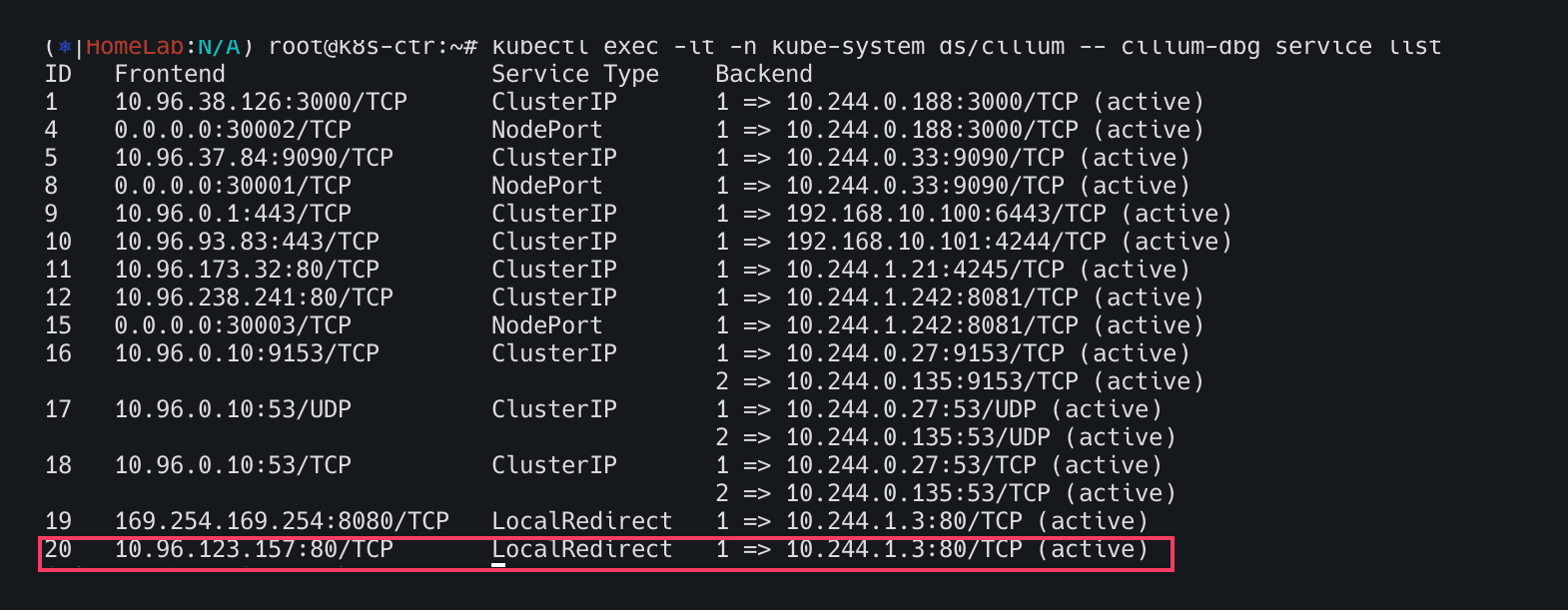

kubectl exec -it -n kube-system cilium-5ngzd -- cilium-dbg service list

필요하다면 tcpdump로 트래픽 확인


kubectl exec mediabot -- curl -I -s http://<FRONT-END-IP-ADDRESS>/index.html
sudo tcpdump -i any -n port 80
## tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
## listening on any, link-type LINUX_SLL (Linux cooked), capture size 262144 bytes
## 01:36:24.608566 IP 10.16.215.55.60186 > 10.16.70.187.80: Flags [S], seq 2119454273, ## win ack 239, win 229, options [nop,nop,TS val 2541637677 ecr 2962246962], length 0

제한사항

로컬 리디렉션 정책을 생성하면 정책 시행 후 설정되는 모든 새 연결에 대한 트래픽이 리디렉션된다. 하지만 정책에 지정된 구성과 일치하는 원격 파드에 대한 기존 활성 연결이 있는 경우, 해당 연결은 리디렉션되지 않을 수 있다. 이러한 모든 연결이 로컬에서 리디렉션되도록 하려면 CiliumLocalRedirectPolicy를 구성한 후 클라이언트 파드를 재시작한다.

로컬 리디렉션 정책 업데이트는 현재 지원되지 않아므로 변경사항이 있는 경우 기존 정책을 삭제하고 새 정책을 다시 만들어야한다.

유즈케이스

로컬 리다이렉션 정책을 통해 다음과 같은 유즈케이스를 지원

Node Local DNS Cache
EKS상에서의 kiam 리다이렉션

EKS상에서의 kiam 리다이렉션

kiam 에이전트는 EKS 클러스터의 각 노드에서 실행되며 AWS 메타데이터 서버로 가는 요청을 가로채서 파드의 보안 자격 증명을 가져온다.

파드에서 kiam 에이전트로만 트래픽을 리다이렉션하고 kiam 에이전트에서 AWS 메타데이터 서버로 리다이렉션 없이 트래픽을 전달하려면 데이터 경로에 소켓 조회 기능이 필요하다 (v5.1.16, v5.2.0 또는 최신 Linux 커널이 필요)

helm차트를 이용하여 kiam을 배포


helm repo add uswitch https://uswitch.github.io/kiam-helm-charts/charts/
helm repo update
helm install --set agent.host.iptables=false --set agent.whitelist-route-regexp=meta-data kiam uswitch/kiam

로컬 리다이렉션 정책을 배포하여 파드 트래픽을 배포된 kiam 에이전트로 리다이렉션한다.

kubectl apply -f https://raw.githubusercontent.com/cilium/cilium/1.18.0/examples/kubernetes-local-redirect/kiam-lrp.yaml

파드들이 AWS 메타데이터 서버 (169.254.169.254:80) 에 접근하려고 할 때, Cilium이 해당 요청을 로컬 노드의 kiam-agent가 리슨 중인 포트로 리다이렉션 하도록 구성하는 것

kiam 에이전트 파드들이 모두 running상태가 되면 애플리케이션 파드로부터의 메타데이터 요청은 노드 로컬의 kiam 에이전트 파드로 리다이렉션된다. 이 동작은 애플리케이션 파드 중 하나에서 aws메타데이터 서버로 curl명령어를 실행하고 동일한 EKS 클러스터 노드에서 tcpdump 명령어를 실행하여 확인할 수 있다.

다음은 예시 출력이며, 여기서

192.169.98.118은 애플리케이션 파드의 IP 주소이고,
192.168.60.99는 해당 파드와 동일한 노드에서 실행 중인 kiam 에이전트의 IP 주소입니다.


kubectl exec app-pod -- curl -s -w "\n" -X GET http://169.254.169.254/latest/meta-data/
# ami-id
# ami-launch-index
# ami-manifest-path
# block-device-mapping/
# events/
# hostname
# iam/
# identity-credentials/
# (...)


sudo tcpdump -i any -enn "(port 8181) and (host 192.168.60.99 and 192.168.98.118)"
# tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
# listening on any, link-type LINUX_SLL (Linux cooked), capture size 262144 bytes
# 05:16:05.229597  In de:e4:e9:94:b5:9f ethertype IPv4 (0x0800), length 76: 192.168.98.118.47934 > 192.168.60.99.8181: Flags [S], seq 669026791, win 62727, options [mss 8961,sackOK,TS val 2539579886 ecr 0,nop,wscale 7], length 0
# 05:16:05.229657 Out 56:8f:62:18:6f:85 ethertype IPv4 (0x0800), length 76: 192.168.60.99.8181 > 192.168.98.118.47934: Flags [S.], seq 2355192249, ack 669026792, win 62643, options [mss 8961,sackOK,TS val 4263010641 ecr 2539579886,nop,wscale 7], length 0
