개요
오프라인(폐쇄망) 환경의 쿠버네티스 클러스터를 구축하기 위해, k8s-node들은 외부 인터넷과 직접 통신할 수 없도록 격리해야 한다. 대신 패키지 다운로드나 외부 통신이 임시로 필요할 때, 인터넷과 연결된 admin 노드가 일종의 라우터(NAT 게이트웨이) 역할을 수행하도록 구성한다.
net.ipv4.ip_forward = 1- 리눅스 커널이 자신의 IP가 아닌 다른 목적지로 가는 패키지를 폐기하지 않고 전달(Forwarding)하도록 허용
MASQUERADE: 내부망(enp0s9)에서 출발한 패킷이 외부망(enp0s8)으로 나갈 때, 출발지 IP를 admin 노드의 외부 IP로 변조하여 통신이 가능하게 해줍니다.
NTP 서버 동기화와 쿠버네티스 HA의 관계
- 분산 시스템에서 시간 동기화(NTP)가 필수적인 이유
- 단순한 서버 시간 맞춤을 넘어, 쿠버네티스에서 시간 동기화는 클러스터의 안정성과 직결된다. 특히 쿠버네티스의 상태 데이터를 저장하는 etcd는 노드 간의 시간이 미세하게라도 어긋나면 리더 선출(Leader Election) 로직에 문제가 생겨 잦은 재시작이 발생하거나 고가용성(HA) 클러스터 전체에 심각한 장애를 유발할 수 있다.
- 또한 추후 Keycloak과 같은 인증 시스템을 클러스터에 올리고 연동할 때, 서버 간 시간이 맞지 않으면 토큰(JWT) 발행 및 만료 시간에 오차가 생겨 인증 장애로 직결됩니다. 따라서
k8s-node들이 admin 노드를 바라보도록 철저히 동기화해야 한다.
DNS 설정과 NetworkManager 제어
- NetworkManager DNS 관리를 비활성화(
dns=none)하는 이유- Rocky Linux를 비롯한 RHEL 기반 OS에서는 기본적으로
NetworkManager가 네트워크 인터페이스가 재시작되거나 시스템이 부팅될 때마다 /etc/resolv.conf 파일을 자동으로 덮어쓴다. 만약 이를 방치하면 우리가 기껏 설정해 둔 내부 DNS(192.168.10.10)가 초기화되어 버린다. 쿠버네티스의 내부 DNS인 CoreDNS는 기본적으로 호스트 노드의 /etc/resolv.conf를 참조하여 외부 도메인을 질의한다. 이 파일이 임의로 변경되는 것을 막는 것은 향후 발생할 수 있는 CoreDNS의 이름 해석 지연(Lag)이나 통신 실패 같은 장애를 예방하는 핵심 사전 작업이다.
(실습) 네트워크 게이트웨이(k8s-node의 외부 통신 끊고 내부망으로 설정)
admin
1
2
3
4
5
| sysctl -w net.ipv4.ip_forward=1 # sysctl net.ipv4.ip_forward
cat <<EOF | tee /etc/sysctl.d/99-ipforward.conf
net.ipv4.ip_forward = 1
EOF
sysctl --system
|
1
2
3
| iptables -t nat -A POSTROUTING -o enp0s8 -j MASQUERADE
iptables -t nat -S
iptables -t nat -L -n -v
|
k8s-node
enp0s8(외부망) -> enp0s9(내부망)
1
| cat /etc/NetworkManager/system-connections/enp0s8.nmconnection
|
1
2
| nmcli connection down enp0s8
nmcli connection modify enp0s8 connection.autoconnect no #재부팅 이후에도 자동연결내리기
|
- 외부 통신을 위해
enp0s9 에 디폴트 라우팅 추가 : 우선순위 200설정
1
| nmcli connection modify enp0s9 +ipv4.routes "0.0.0.0/0 192.168.10.10 200"
|
1
| nmcli connection up enp0s9
|
1
2
3
4
5
6
7
8
9
10
11
12
| # 외부 통신 확인
ping -w 1 -W 1 8.8.8.8
curl www.google.com
curl: (6) Could not resolve host: www.google.com
# DNS Nameserver 정보 확인
cat /etc/resolv.conf
cat << EOF > /etc/resolv.conf
nameserver 168.126.63.1
nameserver 8.8.8.8
EOF
|
1
2
3
4
5
6
7
| curl www.google.com
# (참고) 디폴트 라우팅 제거 시
nmcli connection modify enp0s9 -ipv4.routes "0.0.0.0/0 192.168.10.10 200"
nmcli connection up enp0s9
ip route
|
(실습) NTP 서버 (admin은 한국 공용 NPT서버로, k8s-node는 admin을 NTP서버로 동기화)
admin
- 현재 ntp 서버와 타임 동기화 설정 및 상태 확인
1
2
| systemctl status chronyd.service --no-pager
grep "^[^#]" /etc/chrony.conf
|
- chrony가 어떤 NTP 서버들을 알고 있고, 그중 어떤 서버를 기준으로 시간을 맞추는지를 보여준다.
1
2
| chronyc sources -v
dig +short 2.rocky.pool.ntp.org
|
1
| cp /etc/chrony.conf /etc/chrony.bak
|
- 외부 한국 공용 NTP 서버 설정 ```bash cat « EOF > /etc/chrony.conf
server pool.ntp.org iburst server kr.pool.ntp.org iburst
내부망(192.168.10.0/24)에서 이 서버에 접속하여 시간 동기화 허용
allow 192.168.10.0/24
외부망이 끊겼을 때도 로컬 시계를 기준으로 내부망에 시간 제공 (선택 사항)
local stratum 10
로그
logdir /var/log/chrony EOF
1
2
3
4
5
|
- 재시작 및 상태확인
```bash
systemctl restart chronyd.service
systemctl status chronyd.service --no-pager
|
1
2
| timedatectl status
chronyc sources -v
|

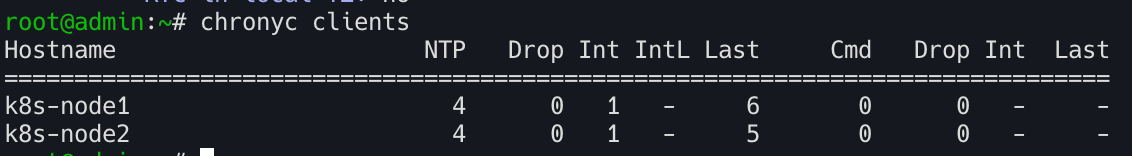

k8s-node 시간 동기화 후 자신의 NTP Server를 사용하는 클라이언트 확인
k8s-node
1
2
| timedatectl status
chronyc sources -v
|
1
2
3
4
5
| cp /etc/chrony.conf /etc/chrony.bak
cat << EOF > /etc/chrony.conf
server 192.168.10.10 iburst
logdir /var/log/chrony
EOF
|
- 상태확인
1
2
| systemctl restart chronyd.service
systemctl status chronyd.service --no-pager
|
- 상태 확인
1
2
| timedatectl status
chronyc sources -v
|
(실습) DNS 서버 (NetworkManager에서 DNS 관리 끄기)
admin
1
2
|
dnf install -y bind bind-utils
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| cp /etc/named.conf /etc/named.bak
cat <<EOF > /etc/named.conf
options {
listen-on port 53 { any; };
listen-on-v6 port 53 { ::1; };
directory "/var/named";
dump-file "/var/named/data/cache_dump.db";
statistics-file "/var/named/data/named_stats.txt";
memstatistics-file "/var/named/data/named_mem_stats.txt";
secroots-file "/var/named/data/named.secroots";
recursing-file "/var/named/data/named.recursing";
allow-query { 127.0.0.1; 192.168.10.0/24; };
allow-recursion { 127.0.0.1; 192.168.10.0/24; };
forwarders {
168.126.63.1;
8.8.8.8;
};
recursion yes;
dnssec-validation auto; # https://sirzzang.github.io/kubernetes/Kubernetes-Kubespray-08-01-06/#troubleshooting-dnssec-%EA%B2%80%EC%A6%9D-%EC%8B%A4%ED%8C%A8
managed-keys-directory "/var/named/dynamic";
geoip-directory "/usr/share/GeoIP";
pid-file "/run/named/named.pid";
session-keyfile "/run/named/session.key";
include "/etc/crypto-policies/back-ends/bind.config";
};
logging {
channel default_debug {
file "data/named.run";
severity dynamic;
};
};
zone "." IN {
type hint;
file "named.ca";
};
include "/etc/named.rfc1912.zones";
include "/etc/named.root.key";
EOF
|
1
| named-checkconf /etc/named.conf
|
1
| systemctl enable --now named
|
- DMZ 서버 자체 DNS 설정 (자기 자신 사용)
1
2
| cat /etc/resolv.conf
echo "nameserver 192.168.10.10" > /etc/resolv.conf
|
1
2
| dig +short google.com @192.168.10.10
dig +short google.com
|
- NetworkManager에서 DNS 관리 끄기 : 미적용 시, admin 서버 재부팅 시 NetworkManager 가 초기 설정값 덮어쓰움.
1
2
3
4
5
| cat /etc/NetworkManager/conf.d/99-dns-none.conf
cat << EOF > /etc/NetworkManager/conf.d/99-dns-none.conf
[main]
dns=none
EOF
|
1
| systemctl restart NetworkManager
|
k8s-node
1
| cat /etc/NetworkManager/conf.d/99-dns-none.conf
|
1
2
3
4
| cat << EOF > /etc/NetworkManager/conf.d/99-dns-none.conf
[main]
dns=none
EOF
|
1
| systemctl restart NetworkManager
|
네트워크 설정 최종 점검 체크리스트
다음 단계인 K8s 설치로 넘어가기 전, 아래 항목들이 정상적으로 동작하는지 확인한다.
k8s-node에서 ping 8.8.8.8 (IP 통신)은 정상 작동하는가?k8s-node에서 curl google.com 시, admin에 구축한 Bind DNS를 통해 IP를 정상적으로 받아오는가?k8s-node에서 chronyc sources -v 명령어 입력 시, admin 노드의 IP(192.168.10.10) 앞에 ^* 기호(정상 동기화 중임을 의미)가 표시되는가?
