IPAM

IPAM이란? IP Address Management) 네트워크 엔드포인트(컨테이너 등)에 대한 IP할당과 관리


kubectl cluster-info dump | grep -m 2 -E "cluster-cidr|service-cluster-ip-range"
cilium config view | grep ^ipam
kubectl get nodes -o jsonpath='{range .items[*]}{.metadata.name}{"\t"}{.spec.podCIDR}{"\n"}{end}'
kc describe pod -n kube-system kube-controller-manager-k8s-ctr
kubectl get ciliumnode -o json | grep podCIDRs -A2
kubectl get ciliumendpoints.cilium.io -A

쿠버네티스 호스트 범위 IPAM 모드는 ipam:kubernetes에서 활성화 된다. 클러스터의 각 개별 노드에 주소 할당을 위임함

IP는 쿠버네티스에 의해 각 노드에 연결된 PodCIDR 범위에서 할당된다. 이 모드에서는 Cilium 에이전트가kubernetes v1.Node객체를 통해 PodCIDR 범위가 다음 방법중 하나를 통해 활성화된 모든 주소 패밀리에대해 제공될 때까지 시작시 대기한다.


# 클러스터 정보 확인
kubectl cluster-info dump | grep -m 2 -E "cluster-cidr|service-cluster-ip-range"
                            "--service-cluster-ip-range=10.96.0.0/16",
                            "--cluster-cidr=10.244.0.0/16",

# ipam 모드 확인
cilium config view | grep ^ipam
ipam                                              kubernetes

# 노드별 파드에 할당되는 IPAM(PodCIDR) 정보 확인
# --allocate-node-cidrs=true 로 설정된 kube-controller-manager에서 CIDR을 자동 할당함
kubectl get nodes -o jsonpath='{range .items[*]}{.metadata.name}{"\t"}{.spec.podCIDR}{"\n"}{end}'
k8s-ctr 10.244.0.0/24
k8s-w1  10.244.1.0/24

kc describe pod -n kube-system kube-controller-manager-k8s-ctr
...
    Command:
      kube-controller-manager
      --allocate-node-cidrs=true
      --cluster-cidr=10.244.0.0/16
      --service-cluster-ip-range=10.96.0.0/16
...

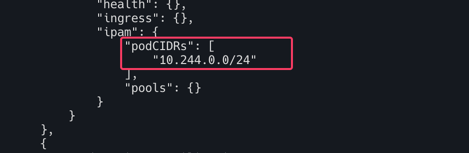

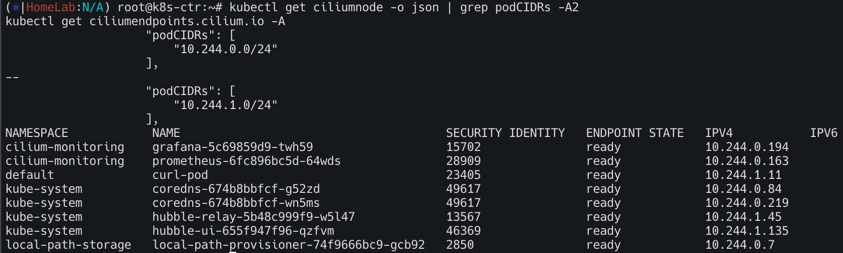

kubectl get ciliumnode -o json | grep podCIDRs -A2

# 파드 정보 : 상태, 파드 IP 확인
kubectl get ciliumendpoints.cilium.io -A

샘플 애플리케이션 배포


cat << EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
  name: webpod
spec:
  replicas: 2
  selector:
    matchLabels:
      app: webpod
  template:
    metadata:
      labels:
        app: webpod
    spec:
      affinity:
        podAntiAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
          - labelSelector:
              matchExpressions:
              - key: app
                operator: In
                values:
                - sample-app
            topologyKey: "kubernetes.io/hostname"
      containers:
      - name: webpod
        image: traefik/whoami
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: webpod
  labels:
    app: webpod
spec:
  selector:
    app: webpod
  ports:
  - protocol: TCP
    port: 80
    targetPort: 80
  type: ClusterIP
EOF


# k8s-ctr 노드에 curl-pod 파드 배포
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: curl-pod
  labels:
    app: curl
spec:
  nodeName: k8s-ctr
  containers:
  - name: curl
    image: nicolaka/netshoot
    command: ["tail"]
    args: ["-f", "/dev/null"]
  terminationGracePeriodSeconds: 0
EOF

확인


# 배포 확인
kubectl get deploy,svc,ep webpod -owide
kubectl get endpointslices -l app=webpod
kubectl get ciliumendpoints # IP 확인
kubectl exec -it -n kube-system ds/cilium -c cilium-agent -- cilium-dbg endpoint list

# 통신 확인
kubectl exec -it curl-pod -- curl webpod | grep Hostname
kubectl exec -it curl-pod -- sh -c 'while true; do curl -s webpod | grep Hostname; sleep 1; done'

허블확인


# hubble ui 웹 접속 주소 확인 : default 네임스페이스 확인
NODEIP=$(ip -4 addr show eth1 | grep -oP '(?<=inet\s)\d+(\.\d+){3}')
echo -e "http://$NODEIP:30003"

# hubble relay 포트 포워딩 실행
cilium hubble port-forward&
hubble status


# flow log 모니터링
hubble observe -f --protocol tcp --to-pod curl-pod
hubble observe -f --protocol tcp --from-pod curl-pod
hubble observe -f --protocol tcp --pod curl-pod
l 26 08:15:33.840: default/curl-pod (ID:37934) <> 10.96.88.194:80 (world) pre-xlate-fwd TRACED (TCP)
Jul 26 08:15:33.840: default/curl-pod (ID:37934) <> default/webpod-697b545f57-2h59t:80 (ID:23913) post-xlate-fwd TRANSLATED (TCP)
Jul 26 08:15:33.840: default/curl-pod:53092 (ID:37934) -> default/webpod-697b545f57-2h59t:80 (ID:23913) to-network FORWARDED (TCP Flags: SYN)
Jul 26 08:15:33.841: default/curl-pod:53092 (ID:37934) <- default/webpod-697b545f57-2h59t:80 (ID:23913) to-endpoint FORWARDED (TCP Flags: SYN, ACK)
pre-xlate-fwd , TRACED : NAT (IP 변환) 전 , 추적 중인 flow
post-xlate-fwd , TRANSLATED : NAT 후의 흐름 , NAT 변환이 일어났음

# 호출 시도
kubectl exec -it curl-pod -- curl webpod | grep Hostname
kubectl exec -it curl-pod -- curl webpod | grep Hostname
혹은
kubectl exec -it curl-pod -- sh -c 'while true; do curl -s webpod | grep Hostname; sleep 1; done'


# tcpdump 확인 : 파드 IP 확인
tcpdump -i eth1 tcp port 80 -nn
17:23:25.920613 IP 10.244.0.144.39112 > 10.244.1.180.80: Flags [P.], seq 1:71, ack 1, win 502, options [nop,nop,TS val 3745105977 ecr 1971332111], length 70: HTTP: GET / HTTP/1.1

#
tcpdump -i eth1 tcp port 80 -w /tmp/http.pcap

#
termshark -r /tmp/http.pcap

Cilium Cluster Scope & 마이그레이션 실습

노드별 PodCIDR 할당

클러스터 전체 IP 풀에서 각 노드에 PodCIDR을 나누어 할당함.
각 노드는 호스트 범위 할당기(host-scope allocator)를 사용하여 자체적으로 Pod IP를 관리함.

Kubernetes 기본 IPAM과의 유사점 -방식 자체는 Kubernetes의 호스트 범위 IPAM과 유사함.

차이점

Kubernetes는 v1.Node 객체의 spec.PodCIDR 필드를 통해 CIDR을 할당.
Cilium은 자체 CRD인 v2.CiliumNode 객체를 통해 PodCIDR을 할당 및 관리.
따라서 Cilium은 Kubernetes에 의존하지 않고 자체적으로 IPAM 수행 가능.

운영상의 장점

Kubernetes의 PodCIDR 할당 기능을 꺼도 되고,
클러스터 외부에서 IP 풀을 더 유연하게 관리 가능.

서브넷 마스크 조건

최소 마스크 길이는 /30, 권장 마스크 길이는 /29 이상
서브넷당 2개 IP는 예약됨 (네트워크 및 브로드캐스트 주소)

기본 Pod CIDR

기본 클러스터 IP 풀은 10.0.0.0/8
Helm 또는 Cilium 설정에서 clusterPoolIPv4PodCIDRList 항목으로 조정 가능


# 반복 요청 해두기
kubectl exec -it curl-pod -- sh -c 'while true; do curl -s webpod | grep Hostname; sleep 1; done'


# Cluster Scopre 로 설정 변경
helm upgrade cilium cilium/cilium --namespace kube-system --reuse-values \
--set ipam.mode="cluster-pool" --set ipam.operator.clusterPoolIPv4PodCIDRList={"172.20.0.0/16"} --set ipv4NativeRoutingCIDR=172.20.0.0/16

kubectl -n kube-system rollout restart deploy/cilium-operator # 오퍼레이터 재시작 필요
kubectl -n kube-system rollout restart ds/cilium

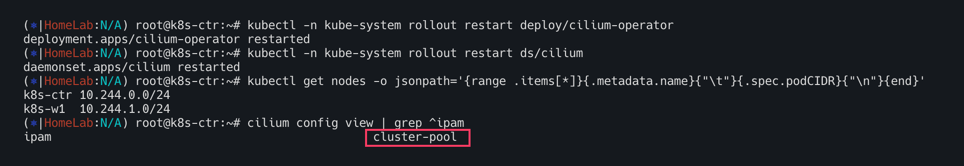

# 변경 확인
kubectl get nodes -o jsonpath='{range .items[*]}{.metadata.name}{"\t"}{.spec.podCIDR}{"\n"}{end}'
cilium config view | grep ^ipam
kubectl get ciliumnode -o json | grep podCIDRs -A2
kubectl get ciliumendpoints.cilium.io -A


#
kubectl delete ciliumnode k8s-w1
kubectl -n kube-system rollout restart ds/cilium
kubectl get ciliumnode -o json | grep podCIDRs -A2
kubectl get ciliumendpoints.cilium.io -A

#
kubectl delete ciliumnode k8s-ctr
kubectl -n kube-system rollout restart ds/cilium
kubectl get ciliumnode -o json | grep podCIDRs -A2
kubectl get ciliumendpoints.cilium.io -A # 파드 IP 변경 되는가?


# 노드의 poccidr static routing 자동 변경 적용 확인
ip -c route
sshpass -p 'vagrant' ssh vagrant@k8s-w1 ip -c route


# 직접 rollout restart 하자!
kubectl get pod -A -owide | grep 10.244.

kubectl -n kube-system rollout restart deploy/hubble-relay deploy/hubble-ui
kubectl -n cilium-monitoring rollout restart deploy/prometheus deploy/grafana
kubectl rollout restart deploy/webpod
kubectl delete pod curl-pod

#
cilium hubble port-forward&


# k8s-ctr 노드에 curl-pod 파드 배포
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: curl-pod
  labels:
    app: curl
spec:
  nodeName: k8s-ctr
  containers:
  - name: curl
    image: nicolaka/netshoot
    command: ["tail"]
    args: ["-f", "/dev/null"]
  terminationGracePeriodSeconds: 0
EOF

# 파드 IP 변경 확인!
kubectl get ciliumendpoints.cilium.io -A

# 반복 요청
kubectl exec -it curl-pod -- sh -c 'while true; do curl -s webpod | grep Hostname; sleep 1; done'

파드 IP 변경 확인!

ROUTING

라우팅방식1: Encapsulation

작동원리 : 클러스터 노드간의 모든 트래픽을 VXLAN 또는 Geneve와 같은 UDP 기반 프로토콜로 감싸서(캡슐화) 터널을 통해 전송한다.

네트워크 요구사항

가장 적은 요구사항을 가지며 기본 네트워크가 PodCIDR를 인식할 필요가 없다
노드들이 서로 IP/UDP 통신만 가능하면 됨
방화벽이 VXLAN(UDP 8472), Geneve(UDP 6081)포트를 허용해야함

장점

단순성 : 복잡한 라우팅 설정이 필요하지않아 쉽게 클러스터를 구성
유연성 : 노드가 여러 라우팅 도메인에 걸쳐 있어도 동작
메타데이터전송 : Cilium은 캡슐화 헤더를 통해 소스보안 ID와 같은 메타데이터를 전송하여 성능을 최적화할 수 있음.

단점

MTU 오버헤드 : 캡슐화 헤더가 추가되어 유효 MTU가 감소하고 최대 처리량이 약간 낮아질 수 있음. 점보프레임을 사용하면 이 문제를 완화할 수있음

설정 : tunnel-protocol을 vxlan또는 geneve로 설정한다

라우팅방식2: Native-Routing

작동원리 : 캡슐화없이 기본 네트워크 라우팅 기능을 직접 활용하여 패킷을 전달. 로컬 엔드포인트가 아닌 트래픽은 리눅스 커널의 라우팅 시스템에 위임된다.

네트워크 요구사항

기본 네트워크가 PodCIDR를 라우팅할 수 있어야한다.

PodCIDR 라우팅 방안

모든 노드가 PodCIDR을 인지하는 방식: 각 노드가 다른 모든 노드의 PodCIDR 정보를 리눅스 커널라우팅 테이블에 직접 추가한다. 동일한 L2 네트워크에 있다면 auto-direct-node-routes: true로 설정해 자동으로 처리할 수 있다. 그렇지 않다면 BGP 데몬 같은 추가적인 시스템이 필요
클라우드 공급자 통합방식 : 노드는 PodCIDRE을 알지 못하지만 네트워크에 존재하는 라우터(예: 클라우드 제공자의 라우터)가 모든 Pod에 도달하는 방법을 알고 있는 방식.

장점

성능 : 캡슐 오버헤드가 없어 패킷 처리량이 높다
네이티브 : 기본 네트워크 라우팅 기능을 최대한 활용

단점

복잡성 : 기본 네트워크가 PodCIDR을 라우팅할 수 있도록 설정해야하므로, 네트워크 구성이 더 복잡해질 수 있다. 온프레미스 환경에서는 BGP와 같은 추가적 구성이 필요

설정 : routing-mode: native를 활성화하고 필요에 따라 ipv4-native-routing-cidr 및 auto-direct-node-routes를 설정

Masquerading

Cilium은 클러스터를 벗어나는 모든 트래픽의 소스 IP 주소를 노드의 IPv4 주소로 자동 마스커레이딩(변환)한다. (이는 노드의 IP 주소가 이미 네트워크에서 라우팅 가능하기 때문)

OFF시 : enable-ipv4-masquerade: false , enable-ipv6-masquerade: false

기본 동작은 로컬노드의 IP 할당 CIDR내에서 모든 목적지를 제외하는 것

구현 모드 (Implementation Modes)

Cilium은 마스커레이딩을 구현하기 위해 두 가지 모드를 제공한다.

eBPF 기반 (eBPF-based)

특징: 가장 효율적인 구현 방식. (IPv4는 프로덕션 환경에 적합하고, IPv6는 베타 기능)
활성화: bpf.masquerade=true 헬름(Helm) 옵션으로 활성화할 수 있다.
의존성: 현재 BPF NodePort 기능에 의존
작동 방식: eBPF 마스커레이딩 프로그램이 실행되는 장치(디바이스)에서만 마스커레이딩이 수행된다.
기본적으로, BPF NodePort 장치 감지 메커니즘이 선택한 디바이스에 프로그램이 자동으로 연결된다.
- devices 헬름 옵션을 사용하여 수동으로 변경할 수 있다.
- cilium status 명령을 통해 어떤 디바이스에 프로그램이 실행 중인지 확인할 수 있다.
지원 프로토콜: TCP, UDP, ICMP(일부 메시지로 제한) 패킷을 마스커레이딩할 수 있다.
동작 규칙
- ipv4-native-routing-cidr 범위 밖에 있는 목적지로 향하는 모든 팟 패킷은 마스커레이딩된다.
- 클러스터 내 다른 노드로 향하는 패킷은 마스커레이딩되지 않음
- eBPF 마스커레이딩이 활성화되면, 파드에서 클러스터 노드의 외부 IP로 향하는 트래픽도 마스커레이딩되지 않음. 이는 iptables 기반 구현과 다른 점임
ip-masq-agent: 더 세밀한 제어를 위해 eBPF에서 ip-masq-agent를 구현하며, ipMasqAgent.enabled=true 옵션으로 활성화할 수 있다.
- 에이전트는 nonMasqueradeCIDRs 설정 파일을 통해 마스커레이딩하지 않을 CIDR을 지정한다.
- 설정 파일이 비어 있으면, 10.0.0.0/8, 172.16.0.0/12 등 일반적으로 사용되는 사설 IP 대역을 마스커레이딩하지 않는 CIDR로 자동 설정한다.
- 설정 파일은 ConfigMap을 통해 구성할 수 있으며, 헬름 옵션으로도 직접 설정할 수 있다.

iptables 기반 (iptables-based)

특징: 모든 커널 버전에서 작동하는 기존 구현 방식
작동 방식:
- 기본적으로 Cilium 네트워크 장치가 아닌 모든 네트워크 장치에서 나가는 트래픽을 마스커레이딩한다.
- egress-masquerade-interfaces: eth0 옵션을 사용하여 마스커레이딩을 수행할 네트워크 인터페이스를 제한할 수 있다. eth+와 같이 접두사로 여러 인터페이스를 지정할 수도 있다.
- enable-masquerade-to-route-source: true 옵션을 사용하면, 라우팅 레이어가 선택한 소스 주소로 마스커레이딩한다.
- egress-masquerade-interfaces 옵션을 함께 사용하여 마스커레이딩할 네트워크 인터페이스를 세밀하게 제어할 수 있다

Masquerading 실습

현재 상태 확인

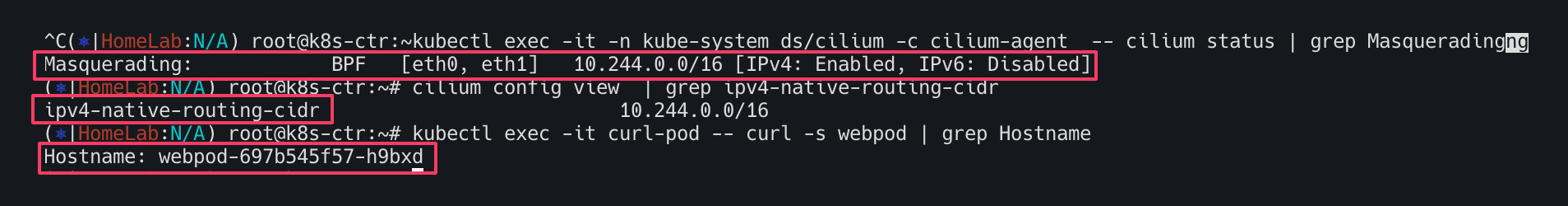

# 현재상태 확인
kubectl exec -it -n kube-system ds/cilium -c cilium-agent  -- cilium status | grep Masquerading

#
cilium config view  | grep ipv4-native-routing-cidr

# 통신 확인
kubectl exec -it curl-pod -- curl -s webpod | grep Hostname
kubectl exec -it curl-pod -- curl -s webpod | grep Hostname

router eth1 192.168.10.200 통신 확인


# 터미널 2개 사용
[k8s-ctr] tcpdump -i eth1 icmp -nn 혹은 hubble observe -f --pod curl-pod
[router] tcpdump -i eth1 icmp -nn

# router eth1 192.168.10.200 로 ping >> IP 확인해보자!
kubectl exec -it curl-pod -- ping 192.168.10.101
kubectl exec -it curl-pod -- ping 192.168.10.200
...

---
# 터미널 2개 사용

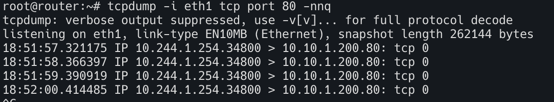

[k8s-ctr] tcpdump -i eth1 tcp port 80 -nnq 혹은 hubble observe -f --pod curl-pod
[router] tcpdump -i eth1 tcp port 80 -nnq

# router eth1 192.168.10.200 로 curl >> IP 확인해보자!
kubectl exec -it curl-pod -- curl -s webpod
kubectl exec -it curl-pod -- curl -s webpod
kubectl exec -it curl-pod -- curl -s 192.168.10.200
...

router loop1/2 통신 확인


# router
ip -br -c -4 addr
loop1            UNKNOWN        10.10.1.200/24
loop2            UNKNOWN        10.10.2.200/24
...

# k8s-ctr
ip -c route | grep static
10.10.0.0/16 via 192.168.10.200 dev eth1 proto static


# 터미널 2개 사용
[k8s-ctr] tcpdump -i eth1 tcp port 80 -nnq 혹은 hubble observe -f --pod curl-pod
[router] tcpdump -i eth1 tcp port 80 -nnq


# router eth1 192.168.10.200 로 curl >> IP 확인해보자!
kubectl exec -it curl-pod -- curl -s 10.10.1.200
kubectl exec -it curl-pod -- curl -s 10.10.2.200

ip-masq-agent 설정

ip-msq-agent 목적

Pod에서 나가는 패킷에 SNAT(Masquerade)를 적용할지 말지를 제어한다.
nonMasqueradeCIDRs에 포함된 대역은 마스커레이딩 없이 그대로 전달된다.
이는 사설망, DMZ, 로컬 라우터 등 NAT 없는 환경에 필수적이다

Helm으로 적용


helm upgrade cilium cilium/cilium \
  --namespace kube-system \
  --reuse-values \
  --set ipMasqAgent.enabled=true \
  --set ipMasqAgent.config.nonMasqueradeCIDRs='{10.10.1.0/24,10.10.2.0/24}'

파드가 10.10.1.0/24 또는 10.10.2.0/24로 나갈 때 SNAT 없이 직접 전달됨.

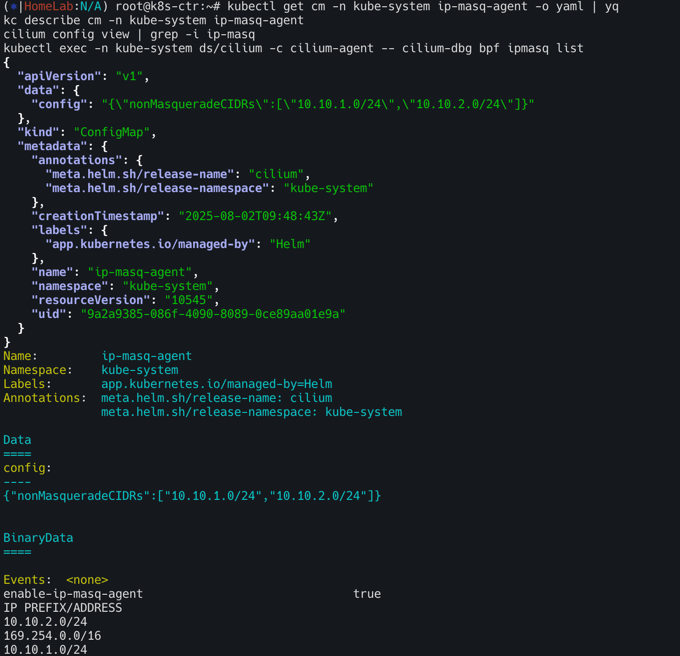

설정 적용확인


kubectl get cm -n kube-system ip-masq-agent -o yaml | yq
kc describe cm -n kube-system ip-masq-agent
cilium config view | grep -i ip-masq
kubectl exec -n kube-system ds/cilium -c cilium-agent -- cilium-dbg bpf ipmasq list

모니터링 준비


[k8s-ctr] tcpdump -i eth1 tcp port 80 -nnq 혹은 hubble observe -f --pod curl-pod
[router] tcpdump -i eth1 tcp port 80 -nnq

routehr eth1 192.168.10.200로 curl kubectl exec -it curl-pod -- curl -s 10.10.1.200 kubectl exec -it curl-pod -- curl -s 10.10.2.200

k8s-ctr : 노드의 PodCIDR 미리 확인

kubectl get ciliumnode -o json

router 에 static route 설정 : 아래 노드별 PodCIDR에 대한 static routing 설정

ip route add 172.20.1.0/24 via 192.168.10.100
ip route add 172.20.0.0/24 via 192.168.10.101
ip -c route | grep 172.20

router eth1 192.168.10.200 로 curl » IP 확인


kubectl exec -it curl-pod -- curl -s 10.10.1.200
kubectl exec -it curl-pod -- curl -s 10.10.2.200

CoreDNS, NodeLocalDNS

CoreDNS

CoreDNS 정의 - Link

파드 DNS 설정 정보 확인하기


# 파드의 DNS 설정 정보 확인
kubectl exec -it curl-pod -- cat /etc/resolv.conf

#
cat /var/lib/kubelet/config.yaml | grep cluster -A1

#
kubectl get svc,ep -n kube-system kube-dns

kubectl get pod -n kube-system -l k8s-app=kube-dns

#
kc describe pod -n kube-system -l k8s-app=kube-dns


kc describe cm -n kube-system coredns
...
Corefile:
----
.:53 {              # 모든 도메인 요청을 53포트에서 수신
    errors          # DNS 응답 중 에러가 발생할 경우 로그 출력
    health {        # health 엔드포인트를 제공하여 상태 확인 가능
       lameduck 5s  # 종료 시 5초간 lameduck 모드로 트래픽을 점차 줄이며 종료
    }
    ready           # ready 엔드포인트 제공, 8181 포트의 HTTP 엔드포인트가, 모든 플러그인이 준비되었다는 신호를 보내면 200 OK 를 반환
    kubernetes cluster.local in-addr.arpa ip6.arpa {    # Kubernetes DNS 플러그인 설정(클러스터 내부 도메인 처리), cluster.local: 클러스터 도메인
       pods insecure                         # 파드 IP로 DNS 조회 허용 (보안 없음)
       fallthrough in-addr.arpa ip6.arpa     #  해당 도메인에서 결과 없으면 다음 플러그인으로 전달
       ttl 30                                #  캐시 타임 (30초)
    }
    prometheus :9153 # Prometheus metrics 수집 가능
    forward . /etc/resolv.conf {             # CoreDNS가 모르는 도메인은 지정된 업스트림(보통 외부 DNS)으로 전달, .: 모든 쿼리
       max_concurrent 1000                   # 병렬 포워딩 최대 1000개
    }
    cache 30 {                        # DNS 응답 캐시 기능, 기본 캐시 TTL 30초
       disable success cluster.local  # 성공 응답 캐시 안 함 (cluster.local 도메인)
       disable denial cluster.local   # NXDOMAIN 응답도 캐시 안 함
    }
    loop         # 간단한 전달 루프(loop)를 감지하고, 루프가 발견되면 CoreDNS 프로세스를 중단(halt).
    reload       # Corefile 이 변경되었을 때 자동으로 재적용, 컨피그맵 설정을 변경한 후에 변경 사항이 적용되기 위하여 약 2분정도 소요.
    loadbalance  # 응답에 대하여 A, AAAA, MX 레코드의 순서를 무작위로 선정하는 라운드-로빈 DNS 로드밸런서.
}

#
cat /etc/resolv.conf

파드에서 DNS질의 확인

모니터링1


cilium hubble port-forward&
hubble observe -f --port 53
hubble observe -f --port 53 --protocol UDP

모니터링2

tcpdump -i any udp port 53 -nn


# 파드 IP 확인
kubectl get pod -owide
kubectl get pod -n kube-system -l k8s-app=kube-dns -owide

kubectl exec -it curl-pod -- cat /etc/resolv.conf

# 실습 편리를 위해 coredns 파드를 1개로 축소
kubectl scale deployment -n kube-system coredns --replicas 1
kubectl get pod -n kube-system -l k8s-app=kube-dns -owide

#
kubectl exec -it curl-pod -- curl kube-dns.kube-system.svc:9153/metrics | grep coredns_cache_ | grep -v ^#

# 도메인 질의
kubectl exec -it curl-pod -- nslookup webpod
kubectl exec -it curl-pod -- nslookup -debug webpod
kubectl exec -it curl-pod -- nslookup -debug google.com


# coredns 로깅, 디버깅 활성화
k9s → configmap → coredns 선택 → E(edit) → 아래처럼 log, debug 입력 후 빠져나오기
    .:53 {
        log
        debug
        errors

# 로그 모니터링 3
kubectl -n kube-system logs -l k8s-app=kube-dns -f


# 도메인 질의
kubectl exec -it curl-pod -- nslookup webpod
kubectl exec -it curl-pod -- nslookup google.com


# CoreDNS가 prometheus 플러그인을 사용하고 있다면, 메트릭 포트(:9153)를 통해 캐시 관련 정보를 수집.
## coredns_cache_entries 현재 캐시에 저장된 엔트리(항목) 수 : type: success 또는 denial (정상 응답 or NXDOMAIN 등)
## coredns_cache_hits_total	캐시 조회 성공 횟수
## coredns_cache_misses_total	캐시 미스 횟수
## coredns_cache_requests_total	캐시 관련 요청 횟수의 총합

kubectl exec -it curl-pod -- curl kube-dns.kube-system.svc:9153/metrics | grep coredns_cache_ | grep -v ^#

NodeLocalDNS

NodeLocal DNSCache는 쿠버네티스 클러스터의 DNS 성능을 향상시키기 위해 각 노드에 DNS 캐싱 에이전트를 DaemonSet 형태로 배포하는 솔루션이다. 에이전트는 해당 노드에서 실행되는 모든 파드(Pod)의 DNS 쿼리를 먼저 처리하여, 불필요한 네트워크 트래픽과 지연 시간을 줄이는 역할을 한다.

NodeLocal DNSCache가 해결하는 문제 (기존　DNS 아키텍처의 단점)

기존 ClusterFirst 모드의 파드들이 DNS 쿼리를 처리하는 과정

파드는 DNS 쿼리를 위해 kube-dns 또는 CoreDNS 서비스의 클러스터IP로 요청을 보냄
이 요청은 kube-proxy가 추가한 iptables 규칙에 의해 kube-dns/CoreDNS 파드의 실제 엔드포인트로 변환(DNAT)
이 과정에서 iptables 규칙을 거치고 연결추적(conntrack) 테이블에 항목이 추가된다.

NodeLocal DNSCache가 해결하는 문제 (기존 DNS 아키텍처의 단점)

불필요한 네트워크 트래픽 : DNS쿼리가 외부로 나가야할 수 도 있다. DNS 쿼리가 많은 파드가 로컬 kube-dns파드가 없는 노드에 있을 경우 다른 노드로 쿼리를 보내야하므로 지연시간이 증가한다.
연결 추적 오버헤드 : UDP 기반 DNS 쿼리는 conntrack테이블에 많은 임시 항목을 생성한다. UDP 항목은 타임아웃(기본값 30초)이 지나야 제거 되므로 테이블이 가득차면 연결 추적 레이스가 발생하거나 패킷이 드랍 될 수 있음
높은 지연시간 : 패킷 드랍이 발생하면 DNS 타임아웃으로 인해 응답이 오기까지 지연 될 수 있음

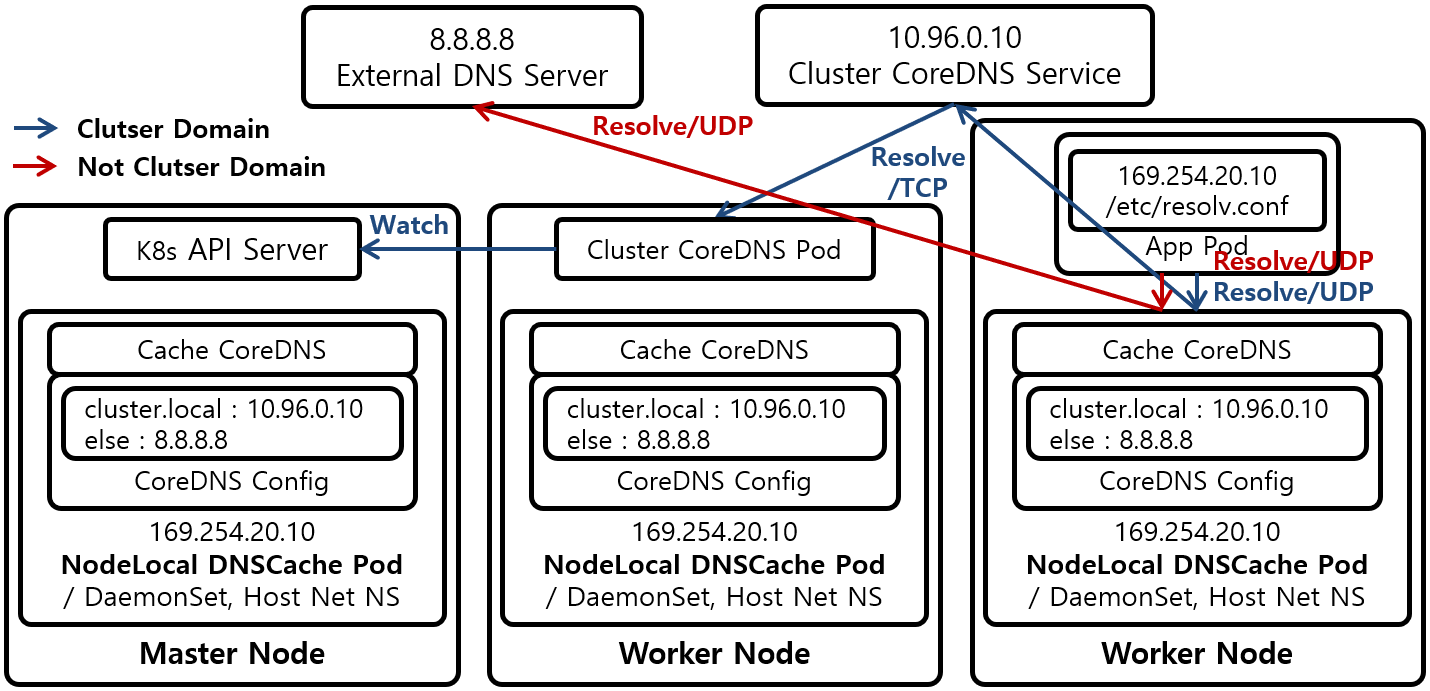

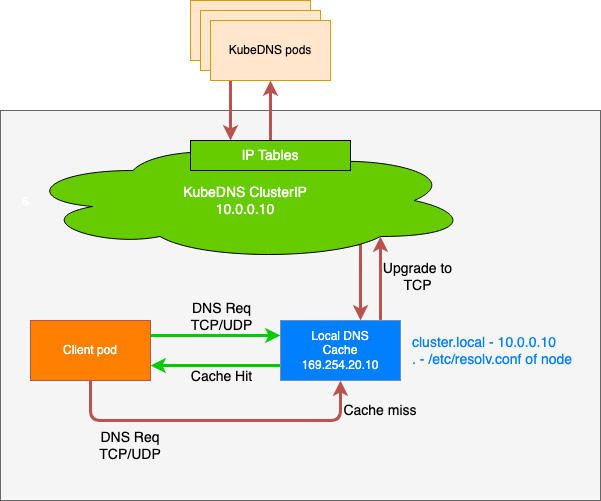

NodeLocal DNSCache 작동 방식 및 장점

파드는 DNS 쿼리를 위해 동일 노드에서 실행되는 DNS 캐싱 에이전트로 요청을 보낸다
캐싱 에이전트는 먼저 자체 캐시를 확인하여 응답을 반환
캐시에 없는 경우(cache miss), 캐싱 에이전트가 kube-dns 서비스로 쿼리를 호출

장점

지연 시간 감소 : 파드가 로컬 캐싱 에이전트에 직접 접근하므로 iptables DNAT 규칙과 conntrack 오버헤드를 건너뛸 수 있다. kube-dns파드가 다른 노드에 있더라도 쿼리가 노드 내부에서 처리되므로 네트워크 왕복이 필요 없어진다.
안정성 향상 및 리소스 절약
- UDP DNS 쿼리 트래픽이 캐싱 에이전트에서 kube-dns로 가는 과정에서 TCP 연결로 업그레이드됨.
- TCP 연결은 종료될 때 conntrack 테이블에서 바로 제거되므로, UDP 항목이 테이블을 채우는 문제를 방지하고 conntrack 레이스를 줄인다
- 이를 통해 UDP 패킷 손실로 인한 DNS 타임아웃과 지연 시간을 크게 줄일 수 있다.
네거티브 캐싱
- NodeLocal DNSCache는 네거티브 캐싱(Negative Caching) 기능을 재활성화하여, 존재하지 않는 도메인에 대한 쿼리 결과도 캐시한다.
- 이는 kube-dns 서비스에 대한 불필요한 쿼리 수를 줄여 kube-dns의 부하를 낮춤
가시성
- 노드 수준에서 DNS 요청에 대한 메트릭과 가시성을 확보할 수 있어, 문제 해결에 용이하다.
애플리케이션 변경 불필요
- 로컬 캐싱 에이전트가 UDP DNS 쿼리를 리스닝하기 때문에, 애플리케이션 코드를 변경할 필요가 없다.

with iptables kube-proxy Mode

아키텍처 : 모든 노드에 DaemonSet으로 NodeLocal DNSCache 파드가 배포된다. 이 파드 안에는 캐시모드로 동작하는 CoreDNS가 있으며 이 CoreDNS는 호스트 네트워크 네임스페이스에서 동작한다.
IP 주소 및 인터페이스 : NodeLocal DNSCache 파드는 nodelocaldns라는 더미 인터페이스를 생성하고 CordDNS Service의 ClustIP와 로컬주소를 이 인터페이스에 할당한다.
DNS 쿼리처리 : 파드의 애플리케이션은 CoreDNS Service의 ClusterIP로 DNS 쿼리를 전송한다
트래픽 리다이렉션: iptable raw테이블에 NOTRACK 규칙이 적용되어, 10.96.0.10 또는 169.254.25.10으로 향하는 패킷은 NAT를 우회하고 conntrack 추적대상에서 제외된다. 이로 인해 DNS 쿼리가 Cluster CoreDNS 대신 노드의 NodeLocal DNSCache파드로 바로전달된다

장점

DNS 쿼리가 각 노드의 캐시 서버로 분산되어 네트워크 홉이 줄어든다
NOTRACK 규칙 덕분에 conntrack 경합 상태로 인한 패킷 드랍현상을 피할수 있다.
NodeLocal DNSCache 적용 여부를 자유롭게 변경할 수 있으며 파드를 재시작할 필요가 없다.

단점

NodeLocal DNSCache 파드가 비정상적으로 종료되면 NOTRACK 규칙이 남아있어 DNS쿼리가 Cluster CoreDNS로 전달되지 않아 장애가 발생할 수 있다.


# Host Network Namespace에서 동작하며 CoreDNS Service의 ClusterIP인 10.96.0.10과,
# Local Address IP 중 하나인 169.254.25.10을 IP 주소로 갖는 nodelocaldns Dummy Interface를 생성한다.
ip -c addr show dev nodelocaldns
32: nodelocaldns: <BROADCAST,NOARP> mtu 1500 qdisc noop state DOWN group default
    link/ether a6:45:bb:74:30:95 brd ff:ff:ff:ff:ff:ff
    inet 169.254.20.10/32 scope global nodelocaldns
       valid_lft forever preferred_lft forever
    inet 10.96.0.10/32 scope global nodelocaldns
       valid_lft forever preferred_lft forever

# dummy 인터페이스 생성 확인
ip -details link show dev nodelocaldns
32: nodelocaldns: <BROADCAST,NOARP> mtu 1500 qdisc noop state DOWN mode DEFAULT group default
    link/ether a6:45:bb:74:30:95 brd ff:ff:ff:ff:ff:ff promiscuity 0  allmulti 0 minmtu 0 maxmtu 0
    dummy addrgenmode eui64 numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535 tso_max_size 65536 tso_max_segs 65535 gro_max_size 65536

# Pod에서 CoreDNS Service의 ClusterIP인 10.96.0.10 IP 주소로 Domain Resolve 요청을 전송하여도,
# 요청이 Cluster CoreDNS Pod이 아닌, NodeLocal DNSCache Pod에게 전송되는 이유는 iptables raw Table을 확인하면 알 수 있다.
iptables -t raw -nvL
Chain PREROUTING (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination
    0     0 CT         17   --  *      *       0.0.0.0/0            10.96.0.10           udp dpt:53 /* NodeLocal DNS Cache: skip conntrack */ NOTRACK
    0     0 CT         6    --  *      *       0.0.0.0/0            10.96.0.10           tcp dpt:53 /* NodeLocal DNS Cache: skip conntrack */ NOTRACK
    0     0 CT         17   --  *      *       0.0.0.0/0            169.254.20.10        udp dpt:53 /* NodeLocal DNS Cache: skip conntrack */ NOTRACK
    0     0 CT         6    --  *      *       0.0.0.0/0            169.254.20.10        tcp dpt:53 /* NodeLocal DNS Cache: skip conntrack */ NOTRACK

Chain OUTPUT (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination
    0     0 CT         6    --  *      *       10.96.0.10           0.0.0.0/0            tcp spt:8080 /* NodeLocal DNS Cache: skip conntrack */ NOTRACK
    0     0 CT         6    --  *      *       0.0.0.0/0            10.96.0.10           tcp dpt:8080 /* NodeLocal DNS Cache: skip conntrack */ NOTRACK
    0     0 CT         17   --  *      *       0.0.0.0/0            10.96.0.10           udp dpt:53 /* NodeLocal DNS Cache: skip conntrack */ NOTRACK
    0     0 CT         6    --  *      *       0.0.0.0/0            10.96.0.10           tcp dpt:53 /* NodeLocal DNS Cache: skip conntrack */ NOTRACK
    0     0 CT         17   --  *      *       10.96.0.10           0.0.0.0/0            udp spt:53 /* NodeLocal DNS Cache: skip conntrack */ NOTRACK
    0     0 CT         6    --  *      *       10.96.0.10           0.0.0.0/0            tcp spt:53 /* NodeLocal DNS Cache: skip conntrack */ NOTRACK
 1776  148K CT         6    --  *      *       169.254.20.10        0.0.0.0/0            tcp spt:8080 /* NodeLocal DNS Cache: skip conntrack */ NOTRACK
 2594  185K CT         6    --  *      *       0.0.0.0/0            169.254.20.10        tcp dpt:8080 /* NodeLocal DNS Cache: skip conntrack */ NOTRACK
    0     0 CT         17   --  *      *       0.0.0.0/0            169.254.20.10        udp dpt:53 /* NodeLocal DNS Cache: skip conntrack */ NOTRACK
    0     0 CT         6    --  *      *       0.0.0.0/0            169.254.20.10        tcp dpt:53 /* NodeLocal DNS Cache: skip conntrack */ NOTRACK
    0     0 CT         17   --  *      *       169.254.20.10        0.0.0.0/0            udp spt:53 /* NodeLocal DNS Cache: skip conntrack */ NOTRACK
    0     0 CT         6    --  *      *       169.254.20.10        0.0.0.0/0            tcp spt:53 /* NodeLocal DNS Cache: skip conntrack */ NOTRACK

# iptables kube-proxy Mode일때는 Pod안의 App은 NodeLocal DNSCache 기법 적용 유무에 관계없이,
# 동일하게 10.96.0.10 IP 주소로 Domain Resolve 요청을 전송하면 된다
# 파드 내의 DNS 서버 주소는 CoreDNS Service(ClusterIP)!
kubectl exec -it curl-pod -- cat /etc/resolv.conf
search default.svc.cluster.local svc.cluster.local cluster.local
nameserver 10.96.0.10
options ndots:5

with IPVS kube-proxy Mode

아키텍처: iptables 모드와 전반적인 아키텍처는 유사하지만, DNS 쿼리 처리 방식에 차이가 있다.
IP 주소 및 인터페이스: nodelocaldns 더미 인터페이스에는 로컬 주소 IP(169.254.25.10)만 할당된다. CoreDNS Service의 ClusterIP(10.96.0.10)는 사용되지 않는다.
DNS 쿼리 처리: 파드는 ClusterIP 대신 NodeLocal DNSCache의 로컬 주소 IP(169.254.25.10)로 DNS 쿼리를 보낸다.
트래픽 리다이렉션: IPVS는 NOTRACK 규칙을 무시하고 로드 밸런싱을 수행하기 때문에, ClusterIP를 사용하여 DNS 쿼리를 NodeLocal DNSCache 파드로 강제로 보낼 수 없다. 따라서 로컬 주소 IP를 직접 사용해야 한다.

장점: iptables 모드와 마찬가지로 DNS 성능 향상 및 conntrack 문제 해결이 가능하다.

단점: NodeLocal DNSCache 적용 여부를 변경하려면 kubelet의 DNS 서버 주소 설정을 변경하고 재시작해야 하며, 모든 파드도 재시작해야 하는 번거로움이 있다.


# 10.96.0.10 IP 주소는 이용되지 않기 때문에 nodelocaldns Dummy Interface에도 설정되지 않으며,
# NodeLocal DNSCache Pod의 CoreDNS도 169.254.25.10 IP 주소로만 Listen 상태로 대기하며 Domain Resolve 요청을 대기한다.
# 10.96.0.10은 없고, 169.254.25.10 IP만 있다!
ip addr
...
16: nodelocaldns: <BROADCAST,NOARP> mtu 1500 qdisc noop state DOWN group default
    link/ether be:29:ca:e7:39:4b brd ff:ff:ff:ff:ff:ff
    inet 169.254.25.10/32 brd 169.254.25.10 scope global nodelocaldns
       valid-lft forever preferred-lft forever
...

#
ip -details link show
...
16: nodelocaldns: <BROADCAST,NOARP> mtu 1500 qdisc noop state DOWN mode DEFAULT group default
    link/ether be:29:ca:e7:39:4b brd ff:ff:ff:ff:ff:ff promiscuity 0
    dummy addrgenmode eui64 numtxqueues 1 numrxqueues 1 gso-max-size 65536 gso-max-segs 6553
...

# raw Table에도 CoreDNS Service의 ClusterIP인 10.96.0.10 IP 주소는 설정되어 있지 않고,
# Local Address IP인 169.254.25.10 IP 주소만 설정되어 있는걸 확인할 수 있다.
# 169.254.25.10 IP 주소로 전송되는 Domain Resolve 요청 Packet이 Linux conntrack Race Condition에 의해서,
# Drop되는 현상을 막기 위한 용도로 NOTRACK Rule이 설정되어 있다
iptables -t raw -nvL
Chain PREROUTING (policy ACCEPT 18166 packets, 75M bytes)
 pkts bytes target     prot opt in     out     source               destination
    0     0 CT         udp  --  *      *       0.0.0.0/0            169.254.25.10        udp dpt:53 NOTRACK
    0     0 CT         tcp  --  *      *       0.0.0.0/0            169.254.25.10        tcp dpt:53 NOTRACK
...
Chain OUTPUT (policy ACCEPT 9161 packets, 1478K bytes)
 pkts bytes target     prot opt in     out     source               destination
    0     0 CT         tcp  --  *      *       169.254.25.10        0.0.0.0/0            tcp spt:8080 NOTRACK
    0     0 CT         tcp  --  *      *       0.0.0.0/0            169.254.25.10        tcp dpt:8080 NOTRACK
    0     0 CT         udp  --  *      *       0.0.0.0/0            169.254.25.10        udp dpt:53 NOTRACK
    0     0 CT         tcp  --  *      *       0.0.0.0/0            169.254.25.10        tcp dpt:53 NOTRACK
    0     0 CT         udp  --  *      *       169.254.25.10        0.0.0.0/0            udp spt:53 NOTRACK
    0     0 CT         tcp  --  *      *       169.254.25.10        0.0.0.0/0            tcp spt:53 NOTRACK
...

NodeLocal DNS Cache 설치


# iptables 확인
iptables-save | tee before.txt

#
wget https://github.com/kubernetes/kubernetes/raw/master/cluster/addons/dns/nodelocaldns/nodelocaldns.yaml

# kubedns 는 coredns 서비스의 ClusterIP를 변수 지정
kubedns=`kubectl get svc kube-dns -n kube-system -o jsonpath={.spec.clusterIP}`
domain='cluster.local'    ## default 값
localdns='169.254.20.10'  ## default 값
echo $kubedns $domain $localdns

# iptables 모드 사용 중으로 아래 명령어 수행
sed -i "s/__PILLAR__LOCAL__DNS__/$localdns/g; s/__PILLAR__DNS__DOMAIN__/$domain/g; s/__PILLAR__DNS__SERVER__/$kubedns/g" nodelocaldns.yaml

# nodelocaldns 설치
kubectl apply -f nodelocaldns.yaml

#
kubectl get pod -n kube-system -l k8s-app=node-local-dns -owide

#
kubectl edit cm -n kube-system node-local-dns # 'cluster.local' 과 '.:53' 에 log, debug 추가
kubectl -n kube-system rollout restart ds node-local-dns

kubectl describe cm -n kube-system node-local-dns
...
cluster.local:53 {
    errors
    cache {
            success 9984 30
            denial 9984 5
    }
    reload
    loop
    bind 169.254.20.10 10.96.0.10
    forward . __PILLAR__CLUSTER__DNS__ {
            force_tcp
    }
    prometheus :9253
    health 169.254.20.10:8080
    }
    ...
.:53 {
    errors
    cache 30
    reload
    loop
    bind 169.254.20.10 10.96.0.10
    forward . __PILLAR__UPSTREAM__SERVERS__
    prometheus :9253
    }
...

# iptables 확인 : 규칙 업데이트까지 다소 시간 소요!
iptables-save | tee after.txt
diff before.txt after.txt

NodeLocal DNSCache 설치 전후의 iptables 설정 변화 분석


# PREROUTING 규칙 추가
-A PREROUTING -d 10.96.0.10/32 -p udp --dport 53 -j NOTRACK
-A PREROUTING -d 10.96.0.10/32 -p tcp --dport 53 -j NOTRACK
-A PREROUTING -d 169.254.20.10/32 -p udp --dport 53 -j NOTRACK
-A PREROUTING -d 169.254.20.10/32 -p tcp --dport 53 -j NOTRACK

목적: DNS 요청을 conntrack 없이 빠르게 처리 (성능 개선)

대상: CoreDNS 서비스 IP(10.96.0.10) 및 NodeLocal DNS IP(169.254.20.10)


# INPUT 체인에 허용 규칙 추가
-A INPUT -d 10.96.0.10/32 -p udp --dport 53 -j ACCEPT
-A INPUT -d 10.96.0.10/32 -p tcp --dport 53 -j ACCEPT
-A INPUT -d 169.254.20.10/32 -p udp --dport 53 -j ACCEPT
-A INPUT -d 169.254.20.10/32 -p tcp --dport 53 -j ACCEPT

목적: DNS 질의 요청을 해당 포트에서 수신 허용

두 IP에 대해 UDP/TCP 53 포트 모두 허용


# OUTPUT 체인에 허용 및 NOTRACK 규칙 추가
-A OUTPUT -d ... --dport 53 -j NOTRACK
-A OUTPUT -s ... --sport 53 -j NOTRACK
...
-A OUTPUT -d ... --dport 53 -j ACCEPT
-A OUTPUT -s ... --sport 53 -j ACCEPT

DNS 응답 트래픽에 대해 conntrack 건너뛰기

해당 트래픽 명시적으로 허용 (ACCEPT)


#Health Check 포트 허용
-A OUTPUT -s 169.254.20.10/32 -p tcp --sport 8080 -j NOTRACK
-A OUTPUT -d 169.254.20.10/32 -p tcp --dport 8080 -j NOTRACK

확인


##
iptables -t filter -S | grep -i dns

##
iptables -t raw -S | grep -i dns

# logs :
kubectl -n kube-system logs -l k8s-app=kube-dns -f
kubectl -n kube-system logs -l k8s-app=node-local-dns -f

# 테스트용 curl Pod 생성 및 DNS 확인
kubectl exec -it curl-pod -- cat /etc/resolv.conf

# 169.254.20.10이 nameserver로 잡혀 있어야 정상
kubectl exec -it curl-pod -- nslookup webpod
kubectl exec -it curl-pod -- nslookup google.com

#curl Pod 재생성
kubectl delete pod curl-pod

cat << EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: curl-pod
  labels:
    app: curl
spec:
  containers:
  - name: curl
    image: nicolaka/netshoot
    command: ["tail"]
    args: ["-f", "/dev/null"]
  terminationGracePeriodSeconds: 0
EOF

kubectl exec -it curl-pod -- cat /etc/resolv.conf

# 로그 확인 시 현재 nodelocaldns 미활용
kubectl -n kube-system logs -l k8s-app=kube-dns -f
kubectl -n kube-system logs -l k8s-app=node-local-dns -f

#
kubectl exec -it curl-pod -- nslookup webpod
kubectl exec -it curl-pod -- nslookup google.com

kubernetes, Networking

cilium Networking

この投稿は投稿者によって CC BY 4.0 の下でライセンスされています。

IPAM

Cilium Cluster Scope & 마이그레이션 실습

ROUTING

라우팅방식1: Encapsulation

라우팅방식2: Native-Routing

Masquerading

구현 모드 (Implementation Modes)

eBPF 기반 (eBPF-based)

iptables 기반 (iptables-based)

Masquerading 실습

ip-masq-agent 설정

CoreDNS, NodeLocalDNS

CoreDNS

NodeLocalDNS

NodeLocal DNSCache가 해결하는 문제 (기존 DNS 아키텍처의 단점)

NodeLocal DNSCache가 해결하는 문제 (기존 DNS 아키텍처의 단점)

NodeLocal DNSCache 작동 방식 및 장점

장점

with iptables kube-proxy Mode

with IPVS kube-proxy Mode

NodeLocal DNS Cache 설치

トレンドのタグ

NodeLocal DNSCache가 해결하는 문제 (기존　DNS 아키텍처의 단점)
